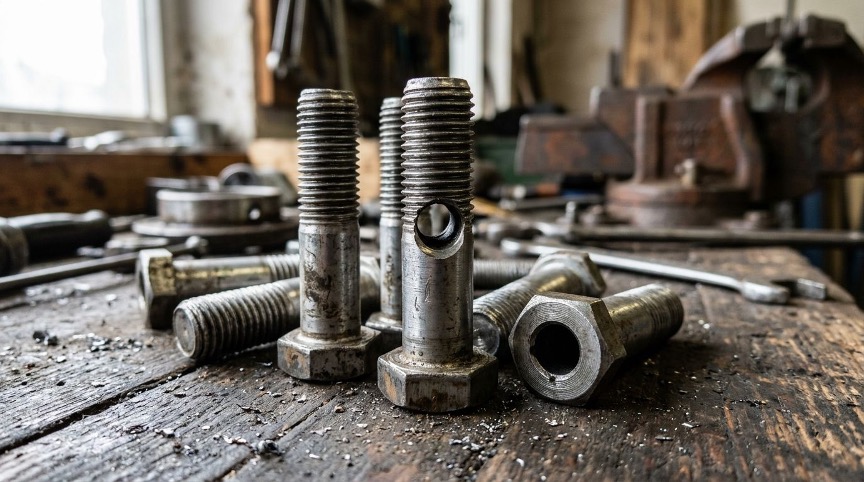

Durchgangsschrauben mit Hohlraum: Funktion, Einsatz und technische Merkmale
Wer schon einmal eine Bremsleitung an einem Sattel gelöst hat, kennt das unscheinbare Bauteil, das die Verbindung zusammenhält: eine Schraube mit einer feinen Bohrung durch ihre gesamte Länge. Durchgangsschrauben mit Hohlraum übernehmen in Hydraulik- und Ölsystemen eine Doppelaufgabe, die auf den ersten Blick widersprüchlich wirkt. Sie fixieren ein Bauteil mechanisch und leiten gleichzeitig ein Medium durch ihren eigenen Schraubenkörper. Diese Kombination aus Befestigung und Durchleitung unterscheidet sie von gewöhnlichen Schrauben, die ausschliesslich Kräfte übertragen.
Dieser Beitrag erklärt, wie der innere Kanal funktioniert, in welchen Baugruppen das Bauteil typischerweise verbaut wird und welche Dichtkonzepte dabei zum Einsatz kommen. Dazu gehören auch die Montagefehler, die in der Praxis am häufigsten zu Undichtigkeiten führen und wie sich diese vermeiden lassen.
Das Wichtigste in Kürze
- Durchgangsschrauben mit Hohlraum verbinden eine mechanische Befestigung mit einer axialen Bohrung, durch die Flüssigkeiten oder Gase strömen können.
- Typische Einsatzgebiete sind Hydraulikanschlüsse, Bremsleitungen und Ölkreisläufe, bei denen Platz für zusätzliche Verbindungsstücke fehlt.
- Die Dichtwirkung hängt von der gewählten Dichtscheibe oder dem Dichtring ab, nicht allein vom Anzugsdrehmoment.
- Falsch sitzende Dichtelemente oder schräg angesetztes Gewinde sind die häufigste Ursache für Undichtigkeiten an diesem Bauteil.
Wie leitet eine Hohlschraube Flüssigkeiten durch ihr Gewinde?
Der Kanal verläuft axial durch den gesamten Schraubenkörper und tritt seitlich durch eine oder mehrere Querbohrungen im Schraubenkopf wieder aus. Dadurch entsteht ein durchgehender Strömungsweg, der das Medium vom Anschlussbauteil in die angrenzende Leitung führt, ohne dass die Schraube ihre Klemmfunktion verliert. Der Gewindeabschnitt bleibt dabei massiv, während nur der Kopf- und Schaftbereich für die Durchleitung ausgespart ist. Diese Bauweise erlaubt es, auf ein separates Anschlussstück zu verzichten, das sonst zusätzlichen Bauraum und eine weitere potenzielle Leckstelle bedeuten würde.
Entscheidend für die Funktion ist das Zusammenspiel von Bohrungsdurchmesser und Wandstärke. Ein grösserer Innendurchmesser senkt den Strömungswiderstand und erleichtert den Durchfluss, schwächt aber den tragenden Querschnitt der Schraube. Ein kleinerer Durchmesser erhält die mechanische Festigkeit, begrenzt jedoch die Durchflussmenge. Welche Variante sinnvoll ist, hängt vom Medium, vom Betriebsdruck und von der Belastung ab, der das Gewinde beim Anziehen ausgesetzt ist. Bei Hochdruckanwendungen wird deshalb häufig ein dickerer Schaft mit kleinerer Bohrung bevorzugt, während bei drucklosen Rückläufen ein grosszügigerer Kanal ausreicht.
Ein weiterer Aspekt ist die Position der Querbohrung im Kopf. Liegt sie zu nah am Dichtsitz, kann das Medium an der Dichtfläche vorbeiströmen, bevor es in den vorgesehenen Kanal des Bauteils gelangt. Liegt sie zu weit aussen, verlängert sich der Strömungsweg unnötig. Die Auslegung dieser Bohrung ist deshalb kein beliebiges Detail, sondern bestimmt massgeblich, wie zuverlässig die Verbindung im Betrieb dichtet.
Hydraulik, Bremsanlagen oder Ölkreisläufe: Wo wird die Bohrung gebraucht?
Der innere Kanal wird überall dort gebraucht, wo eine Leitung an einem Bauteil angeschlossen werden muss, ohne dass zusätzlicher Platz für ein Verbindungsstück vorhanden ist. In Bremssystemen stellt die Schraube die Verbindung zwischen der Bremsleitung und dem Bremssattel her, wobei das Bremsfluid direkt durch den Schraubenkörper in den internen Kanal des Sattels geleitet wird. In Hydraulikkreisen übernimmt sie eine vergleichbare Aufgabe an Zylindern, Ventilen oder Pumpenanschlüssen, wo Druckflüssigkeit unter wechselnder Belastung sicher geführt werden muss.
Bei Anwendungen, die zwei Leitungen an einem gemeinsamen Anschlusspunkt zusammenführen, übernimmt eine Hohlschraube mit beidseitiger Durchführung die Funktion eines kompakten Verteilers. Statt ein separates T-Stück einzubauen, wird die zweite Leitung direkt über eine zusätzliche Bohrung im Schraubenkopf angeschlossen. Das spart Bauraum und reduziert die Anzahl der Dichtstellen im System, was in beengten Einbauräumen wie an Motor- oder Getriebegehäusen häufig den Ausschlag gibt.
In Ölkreisläufen von Motoren und Getrieben kommt die gleiche Bauweise an Ölfiltergehäusen oder an Messanschlüssen zum Einsatz, an denen Drucksensoren oder Peilstäbe angebunden werden. Hier steht meist weniger der Druck als die Temperaturbeständigkeit im Vordergrund, da das Bauteil über lange Betriebszeiten wiederkehrenden Temperaturwechseln ausgesetzt ist. Die Wahl des Werkstoffs richtet sich entsprechend danach, ob vorrangig Druck, Temperatur oder Chemikalienbeständigkeit im Vordergrund steht.
Dichtring, Kupferscheibe oder Flachdichtung: Welches Dichtsystem passt?
Welches Dichtsystem passt, entscheidet sich an der Oberfläche der Anschlussstelle und am verwendeten Medium, nicht an der Schraube selbst. Die Schraube liefert nur die Klemmkraft, die das jeweilige Dichtelement zwischen Kopf und Bauteiloberfläche zusammenpresst. Drei Dichtvarianten sind in der Praxis verbreitet, unterscheiden sich aber deutlich in Verhalten und Einsatzbereich.
| Dichtsystem | Eigenschaft | Typischer Einsatz |
|---|---|---|
| Kupfer-Dichtscheibe | verformt sich plastisch, gleicht kleine Unebenheiten aus | Hochdruckanwendungen, einmalige Montage bevorzugt |
| Elastomer-Dichtring | elastisch, mehrfach lösbar ohne Austausch | Niederdruck, häufige Wartung |
| Flachdichtung aus Verbundwerkstoff | flächige Auflage, hohe chemische Beständigkeit | aggressive Medien, grössere Dichtflächen |
Die Kupferscheibe gilt als robuste Lösung für Verbindungen, die selten gelöst werden, weil sie sich beim ersten Anziehen dauerhaft verformt und danach nicht mehr dieselbe Dichtwirkung erreicht, wenn sie erneut verwendet wird. Der Elastomerring eignet sich dagegen für Wartungsstellen, die regelmässig geöffnet werden, da er seine Form bei mässiger Belastung elastisch zurückfedert. Flachdichtungen aus Verbundwerkstoffen werden eingesetzt, wenn das Medium den Werkstoff chemisch angreifen könnte und eine grössere Auflagefläche für eine gleichmässige Flächenpressung sorgen soll.
Ein Beispiel verdeutlicht die Abwägung: Wird eine Hohlschraube an einem Hydraulikzylinder mehrfach im Jahr für Wartungsarbeiten gelöst, führt eine neue Kupferscheibe bei jedem Lösen zu zusätzlichem Aufwand, weil sie ausgetauscht werden müsste, um die Dichtwirkung zu erhalten. In diesem Fall liegt ein Elastomerring näher, selbst wenn die Kupferscheibe bei einmaliger Montage die zuverlässigere Lösung wäre. Die Entscheidung folgt damit weniger der Frage, welches Material grundsätzlich besser dichtet, sondern wie oft die Verbindung im Betrieb geöffnet wird.
Welche Montagefehler schwächen die Dichtwirkung?
Die Dichtwirkung einer Hohlschraube wird am häufigsten durch schräg angesetztes Gewinde geschwächt, nicht durch ein grundsätzlich ungeeignetes Dichtelement. Setzt die Schraube beim ersten Eindrehen nicht exakt achsparallel an, verformt sich das Gewinde im Bauteil minimal, und die Kopffläche liegt nach dem Anziehen leicht schief auf der Dichtscheibe auf. Diese schiefe Auflage reicht oft aus, damit das Medium an einer Stelle des Dichtrings entlang austritt, während der Rest der Verbindung dicht wirkt.
Ein zweiter verbreiteter Fehler ist die Wiederverwendung einer bereits verformten Kupferscheibe. Da sich dieses Material beim ersten Anziehen plastisch an die Oberflächen anpasst, verliert es seine Fähigkeit, Unebenheiten erneut auszugleichen, sobald es ein zweites Mal zusammengepresst wird. Die Verbindung sieht äusserlich unverändert aus, dichtet aber nicht mehr zuverlässig, was sich oft erst nach einiger Betriebszeit durch einen langsamen Flüssigkeitsverlust zeigt.
Auch eine verschmutzte oder beschädigte Dichtfläche am Bauteil selbst zählt zu den häufigen Ursachen. Kleine Grate, Lackreste oder Schmutzpartikel zwischen Dichtelement und Anschlussfläche verhindern eine gleichmässige Flächenpressung, selbst wenn Schraube und Dichtung an sich einwandfrei sind. In der Praxis empfiehlt es sich deshalb, die Dichtfläche vor der Montage zu reinigen und auf sichtbare Beschädigungen zu prüfen, bevor die Schraube angesetzt wird. Die Reihenfolge Sichtprüfung, Reinigung, Einsetzen des Dichtelements und erst dann Anziehen reduziert das Risiko einer undichten Verbindung deutlich stärker als ein nachträglich fester angezogenes Gewinde.
Häufig gestellte Fragen (FAQ)
Wofür wird der Hohlraum in der Schraube überhaupt benötigt?
Der Hohlraum führt ein Medium wie Bremsfluid, Hydrauliköl oder Motoröl durch den Schraubenkörper hindurch, sodass die Schraube gleichzeitig als Befestigung und als Leitungsanschluss dient, ohne ein zusätzliches Verbindungsstück zu benötigen.
Kann jede Dichtscheibe an jeder Hohlschraube verwendet werden?
Nicht ohne Weiteres, da Durchmesser, Dicke und Werkstoff der Dichtscheibe zur Kopfgeometrie und zum Anschlussbauteil passen müssen. Eine falsch dimensionierte Scheibe kann die Flächenpressung ungleichmässig verteilen und die Dichtwirkung beeinträchtigen.
Woran erkennt man, dass eine solche Verbindung undicht geworden ist?
Typische Anzeichen sind ein leichter Flüssigkeitsfilm oder Feuchtigkeit rund um den Schraubenkopf sowie ein allmählich sinkender Füllstand im angeschlossenen System. Bei Unsicherheit ist eine fachliche Prüfung der Verbindung und des Dichtelements sinnvoll.
